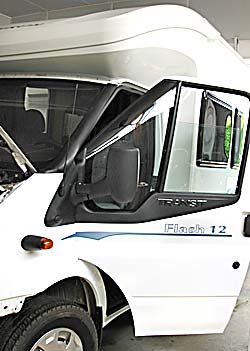

Montage de Climatiseur Hy-Gloo GIII en version intégrée POUR CAMPING CARS TRANSIT Flash 12





Cliquez sur la photo pour agrandir ...





Montage de Climatiseur Hy-Gloo GIII en version intégrée à la carrosserie pour Camping Cars

Base Fiat Ducato

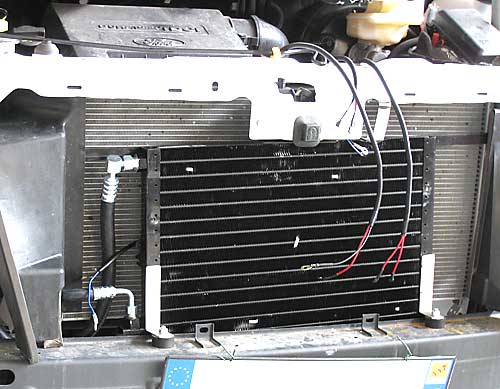

Pose du condenseur et de ses 2 ventilateurs électriques à l'emplacement prévu, devant le radiateur de refroidissement.

Important: le condenseur doit recevoir l'air extérieur

en priorité.

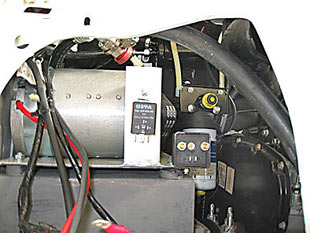

Pose du moteur,compresseur, filtre déshydrateur avec soupape sur un chassis suspendu par 4 silent-blocs sous la structure de la cellule.

Le refroidissement du groupe sera assuré et les différents profilés du chassis protégeront le groupe des chocs possibles.



Chassis spécifique à ce montage.

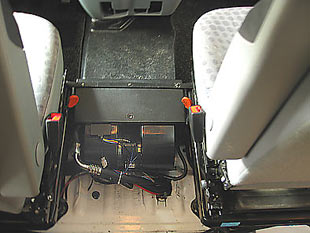

Un évaporateur de type vertical est posé contre une cloison.

Les 2 flexibles d'alimentation et le faisceau électrique passent dans les cloisons.

Les boutons de réglage de vitesse et de température sont visibles.
